桥梁介绍

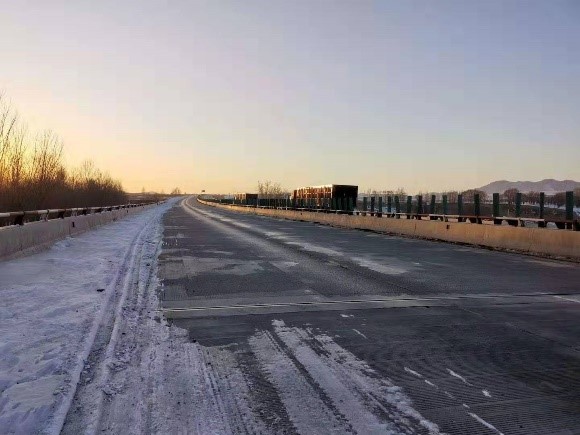

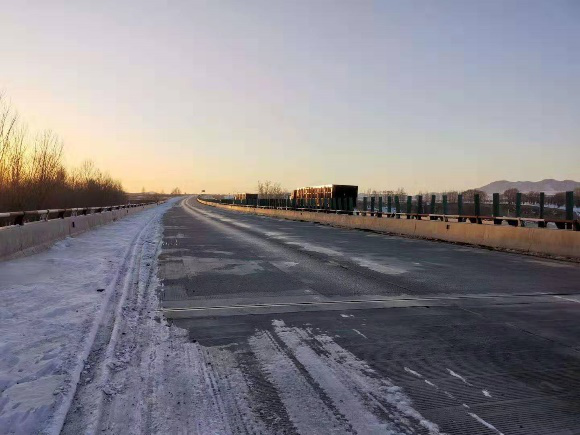

        JNW大桥位于荷载等级：公路—I级。桥梁左幅宽度：净11.75m+2×0.5m防撞墙+0.25m；右幅宽度：13.5m+2×0.5 m防撞墙+0.25m，桥面照片下图所示。上部结构采用20m后张法预应力混凝土先简支后连续小箱梁，下部结构桥台采用钢筋混凝土肋板台，桥墩采用钢筋混凝土柱式墩，墩台均采用钢筋混凝土钻孔灌注桩基础。

监测内容
        1、极限挠度预警

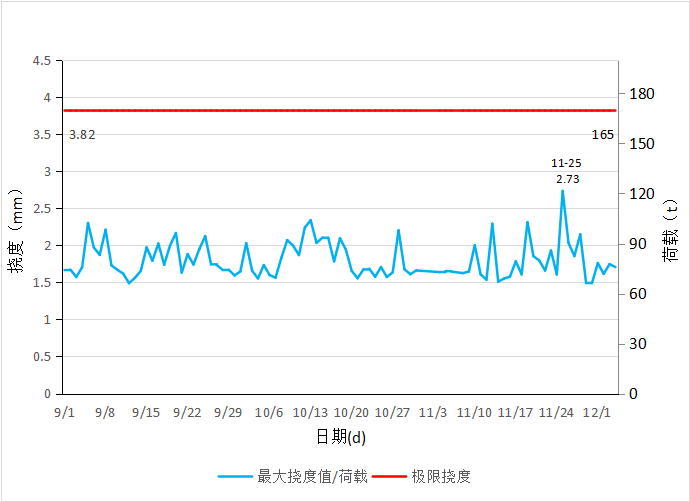

        经计算得出，JNW大桥极限挠度为3.82mm，对应汽车荷载为165t。监测期间JNW大桥的最大挠度时程曲线如下所示，每日实测最大挠度均超过了超载预警挠度，表明该桥在监测期间汽车超载现象仍普遍存在；实测最大挠度未出现超过极限挠度的情况。

        2、超限荷载预警

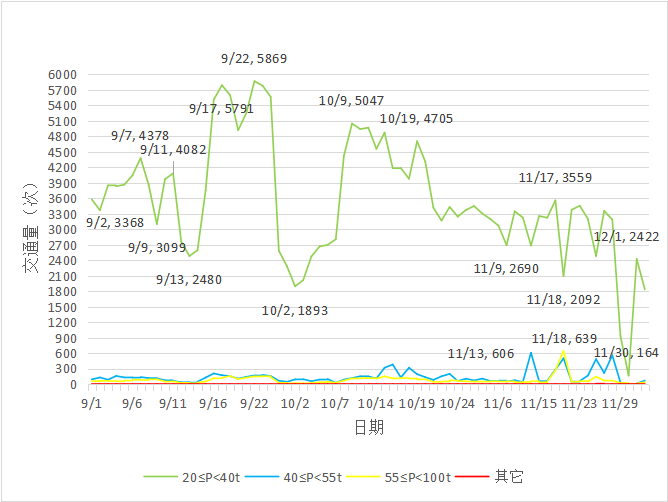

        为了实时反应桥梁运行情况，根据计算模型推算的通行荷载载时程曲线如下图所示监测数据表明，桥上通行的20t-40t荷载占90%以上，40t-55t占7%，有少量55-100t的荷载，未见总重超过100t的荷载。

        3、主梁回弹状况

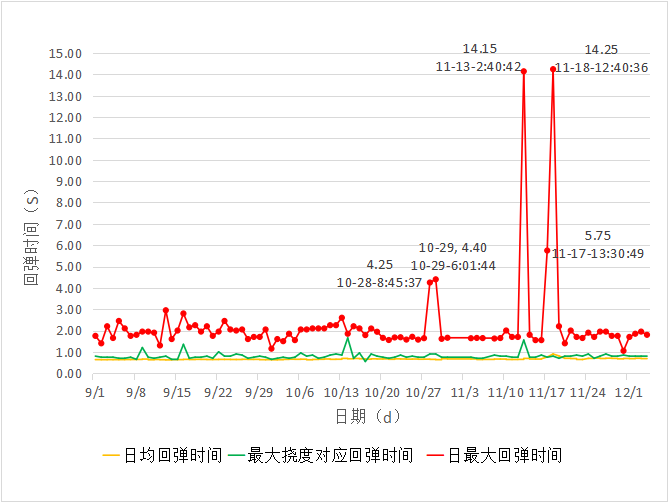

        监测期间JNW大桥的回弹时间变化时程曲线如下图所示，可见该桥的日均回弹时间为0.62-0.9s，主要分布于0.63-0.67s范围内；日最大挠度对应回弹时间为0.55-1.65s，主要分布于0.7-0.9s范围内；上述回弹时间与汽车在监测桥跨上的行驶时间基本吻合。日最大回弹时间为1.05-14.25s，主要分布于1.64-2.45s范围内，出现回弹时间较长的主要原因为重车行驶速度较慢及多辆重车连续通过。

        4、桥梁整体性

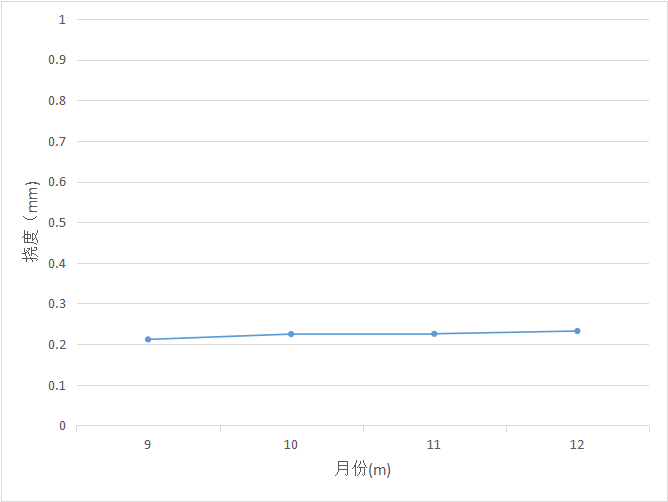

        通过对JNW大桥的实时位移等信息的分析，该桥在监测期间的日均基准趋势见下图，其基准线变化范围为0.19-0.29mm，主要分布在0.2-0.25mm范围内，变化幅度很小，梁体刚度状态稳定。

监测结论
         实测最大挠度未超过极限挠度值；每日均有超载车辆出现，实测最大挠度超过了超载预警挠度。
        总体上回弹时间在正常范围内，桥梁弹性工作状态良好；
        日基准线变化趋势平稳，表明监测设备工作正常，桥梁刚度无明显退化。
        桥上20t-55t荷载比例约占97.96%，有少量55-100t的荷载。监测数据表明，在本监测周期内胶泥湾大桥主梁处于弹性工作阶段，桥梁运营状况正常。
管理建议
        1、进一步加强运营管理和超载治理，尽量避免超载车辆上路行驶。
        2、继续实施监测，及时掌握桥梁运营状况，保证桥梁结构安全。
