LLT黄河大桥结构监测
LLT黄河大桥引桥全长1882.28m，设计荷载：公路-I级。桥梁左幅宽度：净11.55m+2x0.5m防撞墙；右幅宽度：净13.25m+2x0.5m防撞墙。
- 时间: 2021-01-13 15:14
- 栏目: 产品案例
- 作者: 禹邦科技
桥梁介绍

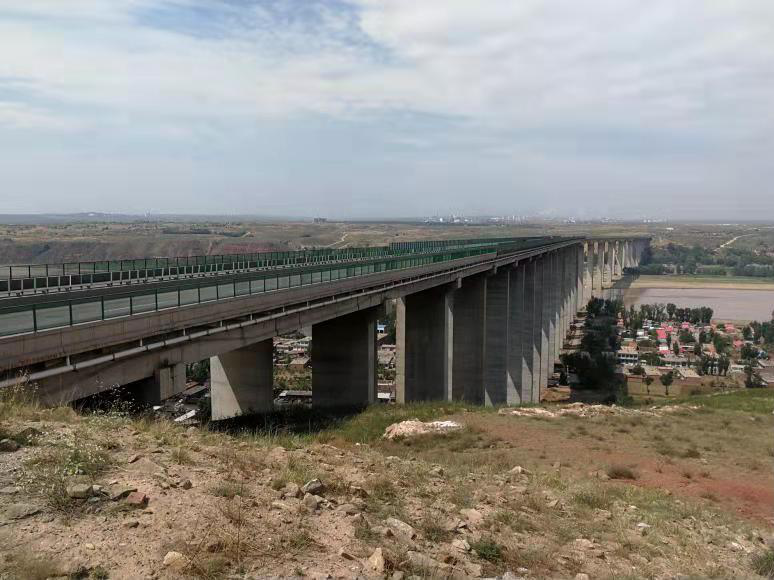

LLT黄河大桥引桥全长1882.28m，设计荷载：公路-I级。桥梁左幅宽度：净11.55m+2x0.5m防撞墙；右幅宽度：净13.25m+2x0.5m防撞墙，桥面照片下图所示。上部结构采用预应力混凝土连续刚构、连续梁组合体系，引桥上部采用先简支后连续预应力混凝土T梁，下部结构桥台采用钢筋混凝土肋板台和桩基接盖梁桥台，桥墩采用钢筋混凝土空心薄壁墩和钢筋混凝土墙式墩，墩台均采用钢筋混凝土钻孔灌注桩基础。
监测内容
1、极限挠度预警

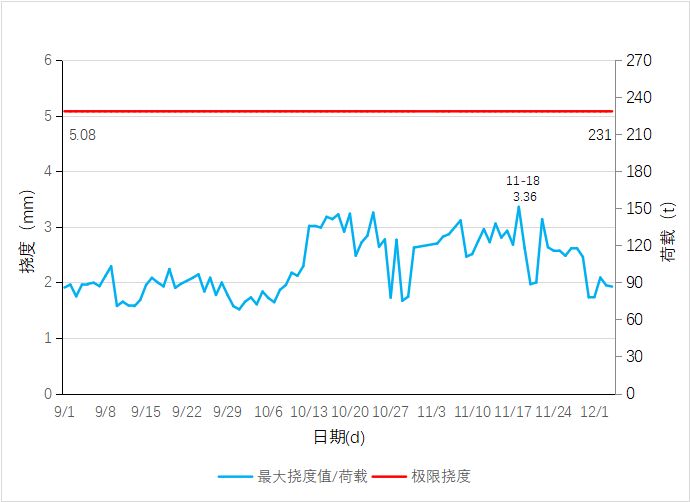

经计算得出，LLT黄河大桥超载挠度为5.08mm，对应汽车荷载为231t。监测期间LLT黄河大桥最大挠度时程曲线见下图。监测数据显示，每日实测最大挠度绝大多数超过了超载预警挠度，表明该桥在监测期间汽车超载现象仍普遍存在；实测最大挠度未出现超过极限挠度的情况。
2、超限荷载预警

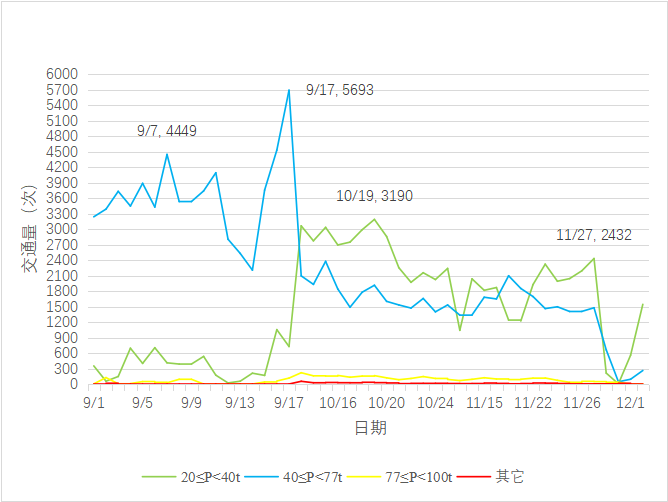

为了实时反应桥梁运行情况，通过监测的桥梁动态挠度数据及标定的桥梁上部结构刚度，根据计算模型推算的交通量和荷载数据如下图所示。监测数据表明，桥上通行的20t-77t荷载占比90%以上，77-100t的荷载占比2.68%，超过100t的荷载占比0.33%。
3、主梁回弹状况

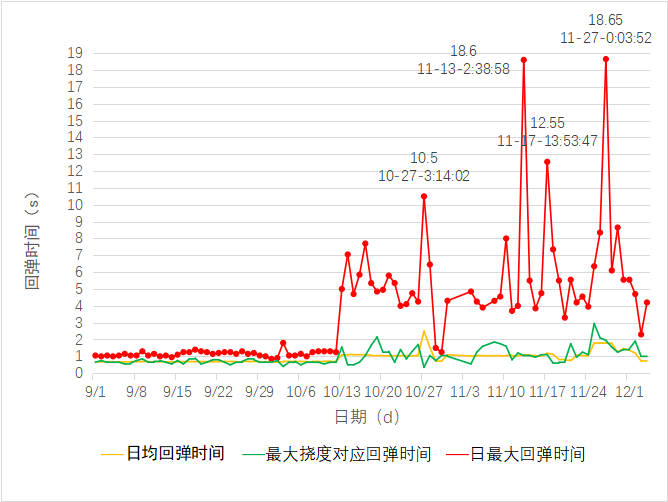

监测期间LLT黄河大桥的回弹时间变化时程曲线如下图所示，可见该桥的日均回弹时间为0.66-2.49s，主要分布于0.67-1.2s范围内；日最大挠度对应回弹时间为0.35-2.1s，主要分布于0.65-1.25s范围内；上述回弹时间与汽车在监测桥跨上的行驶时间基本吻合。日最大回弹时间为0.85-18.65s，主要分布于1-1.3s范围内，出现回弹时间较长的主要原因为重车行驶速度较慢及多辆重车连续通过。
4、桥梁整体性

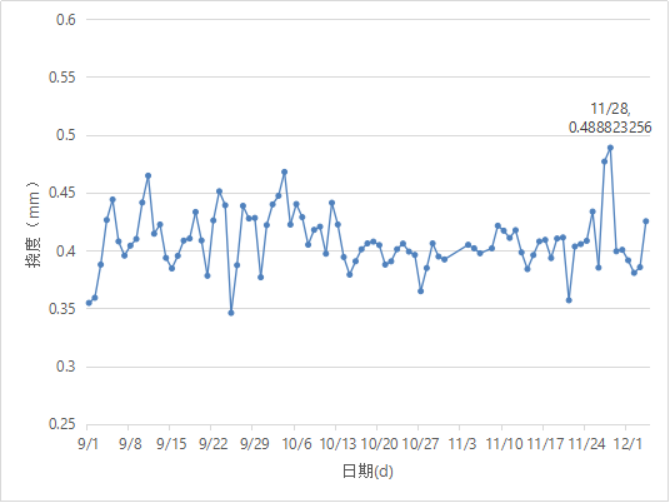

通过对LLT黄河大桥的实时位移等信息的分析，该桥在监测期间的日均基准值变化趋势见下图，其基准线变化范围为0.346-0.489mm，主要分布在0.37-0.45mm范围内，变化幅度很小，梁体刚度状态稳定。
监测结论
实测最大挠度未超过极限挠度值；几乎每日均有超载车辆出现，实测最大挠度超过了超载预警挠度。
总体上回弹时间在正常范围内，桥梁弹性工作状态良好；
日基准线变化趋势平稳，表明监测设备工作正常，桥梁刚度无明显退化。
桥上20t-77t荷载比例约占96.99%，有少量52-100t的荷载。个别荷载大于100t。监测数据表明，在本监测周期内柳林滩黄河大桥主梁处于弹性工作阶段，桥梁运营状况正常。
管理建议
1、进一步加强运营管理和超载治理，尽量避免超载车辆上路行驶。
2、继续实施监测，及时掌握桥梁运营状况，保证桥梁结构安全。
